線性模塊電源100W

產品特點：
   ? 采用進口高可靠性集成穩壓芯片為核心的線性穩壓源，以極小的紋波電壓
   ? 極佳的瞬態響應特性，噪聲低，抗干擾能力強，電磁兼容性好等優點
   ?采用鋁合金外殼，表面氧化處理，六面金屬屏蔽，鋁合金陽極導電氧化外殼等
   ?可根據客戶需求訂制輸出可單路、多路。
   ?廣泛應用于各種模擬電路、高精度儀器儀表、航空航天、測控測量、雷達信號等對紋波有較高要求的設備中

電氣參數
輸入：  AC220V±10%   f＝50Hz±3Hz   400Hz±5Hz  單相
              AC380V±10%   f＝50Hz±3Hz   三相
              AC220V±10%   f＝400Hz±5Hz  三相（其他輸入電壓或頻率可訂制）
輸出：電壓    DC0～300V任選
電流    0～100A任選
輸出功率     0.5W～5000W
電壓精度≤1% 或100mV(取最大值)
電壓調整率≤0.5%或100mV(取最大值)
電流調整率≤1%或100mV(取最大值)
紋波電壓：Vrms≤1mV （Vout ≤30V）
瞬態響應：≤1ms
啟動時間：≤10ms
保護功能：過流保護（限流式/循檢式/關斷式）
過壓保護（關斷式）
過熱保護
短路保護（瞬時限流式/循檢式/關斷式）
使用率：  60%
典型效率：60% ~65%
負載率：0-100%
安全參數
隔離電壓：輸入對外殼AC1500V/min  漏電流≤10mA
輸入對輸出AC1000V/min  漏電流≤10mA
絕緣電阻：輸入對輸出DC1000V      絕緣電阻≥200MΩ
輸入對外殼DC1000V      絕緣電阻≥200MΩ
輸出對外殼DC250V       絕緣電阻≥200MΩ
輸出對輸出DC250V       絕緣電阻≥200MΩ
防護特性
內部硅橡膠實體封裝，具有防震、防溫?zé)帷⒎利}霧、防霉菌、防腐蝕、防粉塵等優點
產品等級
內部使用的元器件耐高低溫及篩選不同，平均無故障工作時間不同，按工作環境溫度劃分為三個等級：
商業級（S）：-10～50℃;
工業級（G）：-20～55℃;
軍品級(J)：-40～60℃
MTBF：S級≥2萬小時，G級≥3萬小時，J級≥8萬小時


使用環境
海拔高度：0 ～ 3000m；
貯存溫度：-45～85℃
環境相對濕度：5%～95 %（無冷凝）；
冷卻形式：自然冷卻、強制風冷、隧道風冷

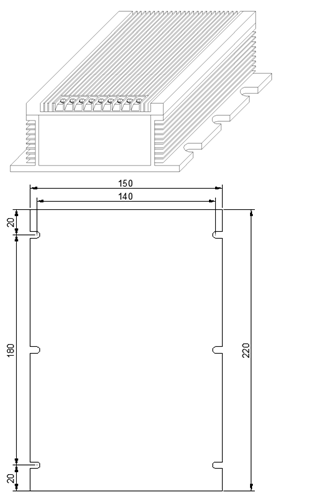

尺寸圖
