車載dcdc轉換器安裝位置/工作原理

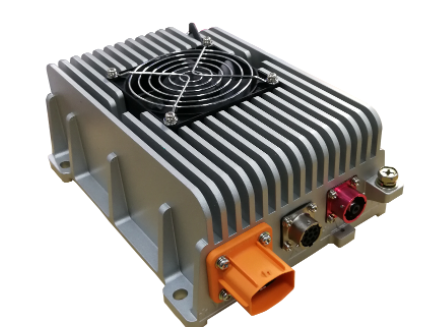

DCDC轉換就是將動力電池組高電壓轉換為恒定12V或者14V、24V低電壓，既能給全車電器供電，又能給輔助蓄電池充電的設備。DCDC轉換器在純電動汽車上的功能就相當于發電機和調節器在傳統燃油車上的功能。

DC/DC轉換器是轉變輸入電壓并有效輸出固定電壓的電壓轉換器。DC/DC轉換器分為三類：升壓型DC/DC轉換器、降壓型DC/DC轉換器以及升降壓型DC/DC轉換器。根據需求可采用三類控制。PWM控制型效率高并具有良好的輸出電壓紋波和噪聲。

dcdc轉換器工作原理

什么是DC（Direct Current）呢？它表示的是直流電源，諸如干電池或車載電池之類。家庭用的220V電源是交流電源（AC）。若通過一個轉換器能將一個直流電壓（3.0V）轉換成其他的直流電壓（1.5V或5.0V），我們稱這個轉換器為DC-DC轉換器，或稱之為開關電源或開關調整器。

A: DC-DC轉換器一般由控制芯片，電感線圈，二極管，三極管，電容器構成。在討論DC-DC轉換器的性能時，如果單針對控制芯片，是不能判斷其優劣的。其外圍電路的元器件特性，和基板的布線方式等，能改變電源電路的性能，因此，應進行綜合判斷。

B:調制方式，1: PFM（脈沖頻率調制方式）。開關脈沖寬度一定，通過改變脈沖輸出的頻率，使輸出電壓達到穩定。2: PWM（脈沖寬度調制方式）。開關脈沖的頻率一定，通過改變脈沖輸出寬度，使輸出電壓達到穩定。

C:通常情況下，采用PFM和PWM這兩種不同調制方式的DC-DC轉換器的性能不同。
