鐵路電源模塊25-60W

電源類型：鐵路電源模塊，DCDC鐵路電源
規格型號：ZXD60GRH-72S24

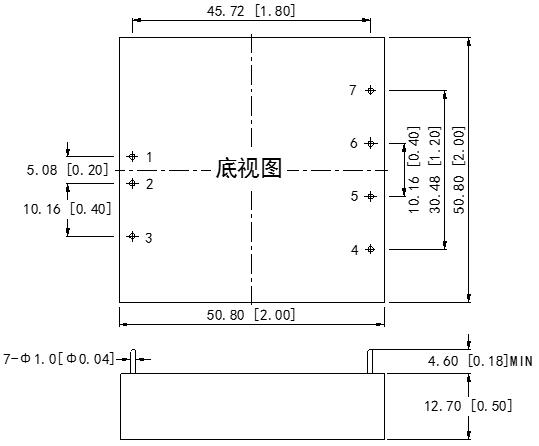

電源尺寸：50.8mmx50.8mmx12.7mm
輸入電壓：DC18V(9-36V)36V(18-72V)110V(40-170V)
輸出電壓：DC3.3V/05V/09V/12V/15V/24V/28V/48V
輸出功率：25-60W

產品詳細

該系列電源具備結構緊湊、體積小巧、低紋波噪聲、優秀的EMC特性等特點，尤其適合應用對振動和EMC有特殊要求機車運行環境。

該系列產品特點：

1、滿足（EN50155/IEC60571:1998）TB/T3021-2001鐵道機車車輛電子裝置標準對電源的輸入要求
2、具備110V標準電壓輸入，輸入范圍達40-170V，能夠同時適用于72V、96V、110V等3個標準輸入電壓總線
3、具備3.3V、5V、12V、15V、24V、48V、54V等輸出電壓，能極大地滿足機車各種供電要求
4、輸出功率范圍：25-60W
5、工作溫度范圍可滿足：-40℃ to +105℃
6、隔離電壓：3000VAC/2250-3000VDC
產品性能

輸入電壓 Vdc	2：1或4：1
遙控特性	遙控端接-Vin或低電平，禁止輸出
遙控特性	遙控端懸空或接高電平，正常工作
輸出電壓精度 %	±1
電壓調節 %Vo1	±10
負載調整率 %	±0.5
電壓調整率 %	±0.2
動態響應 （過沖/恢復時間）	±4%Vo/400us
紋波/噪聲（mV）	Vo≤5Vdc：50
	Vo≥48Vdc：200
	Other：100
工作殼溫	-40℃ - +100℃
開關頻率KHz	300
短路保護	長期短路自恢復
隔離耐壓	輸入-輸出：1500Vdc
	輸入-輸出：2250Vdc
	輸入-殼：1500Vdc
	輸入-殼：2250Vdc
	輸出與殼：500Vdc
MTBF	3×10⁵
安規要求	GB 9254-2008

　　產品選型

型號	輸入電壓Vdc	輸出電壓Vdc	輸出電流A	效率%	容性能力UF
ZXD50GRH-18S05	18 9-36	5.05	10	88	10000
ZXD50GRH-18S12		12	4.17	88	1000
ZXD50GRH-18S24		24	2.08	89	470
ZXD50GRH-18S48		48	1.04	89	470
ZXD50GRH-36S05	36 18-75	5.05	10	88	10000
ZXD50GRH-36S12		12	4.17	88	1000
ZXD50GRH-36S24		24	2.08	89	470
ZXD50GRH-36S48		48	1.04	89	470
ZXD50GRH-110S5	110 40-170	5.05	10	88	10000
ZXD50GRH-110S12		12	4.17	88	1000
ZXD50GRH-110S24		24	2.08	89	470
ZXD50GRH-110S48		48	1.04	89	220
