AC-DC電源模塊20-25W
電源類型：引針式電源模塊
規格型號：ZAS20-15-W
電源尺寸：70*48*23.5mm
輸入電壓：85-265VAC或120-375VAC
輸出電壓：DC3.3V/05V/12V/15V/24V/28V/48V
輸出功率：20-25W
產品詳細
引針式電源模塊
典型性能：寬壓輸入、單、雙、三路輸出，輸入頻率范圍47Hz-440Hz，輸出低紋波噪聲、高穩壓精度、長期短路保護自恢復、使用效率高，高隔離耐壓。
廣泛應用：工業自動化、通信、醫療、車載設備、新能源、鐵路信號、儀器儀表、電力系統、軍用設備、車船艦載、雷達、航空航天等領域
廣泛應用：工業自動化、通信、醫療、車載設備、新能源、鐵路信號、儀器儀表、電力系統、軍用設備、車船艦載、雷達、航空航天等領域
| @電參數測試環境：所有參數均在標稱輸入電壓，標稱負載、環境溫度25℃下測得，特殊除外 | |||||||||||||
產品命名方式： |
|||||||||||||
| 產品型號列表： | |||||||||||||
| 產品型號 | 輸入電壓范圍（AC） | 輸出電壓(VO)/輸出電流(IO) | 紋波噪聲 | 效率(%) | |||||||||
85-265V(AC) 120-360V(DC) |
Vo1 | Io1 | Vo2 | Io2 | Vo3 | Io3 | |||||||
| ZAS20-05-W | 05V | 4A | ＜%1 | 80 | |||||||||
| ZAS20-12-W | 12V | 1.66A | ＜%1 | 83 | |||||||||
| ZAS20-15-W | 15V | 1.33A | ＜%1 | 82 | |||||||||
| ZAS20-24-W | 24V | 0.83A | ＜%1 | 84 | |||||||||
| ZAS20-48-W | 48V | 0.41A | ＜%1 | 83 | |||||||||
| ZAS20-09-W | 09V | 2.22A | ＜%1 | 85 | |||||||||
| ZAS20-3.3-W | 3.3V | 6.06A | ＜%1 | 81 | |||||||||
| ZAS20-19-W | 19V | 1.05A | ＜%1 | 82 | |||||||||
| ZAD20-12-W | 12V | 0.83A | -12V | 0.83A | ＜%1 | 83 | |||||||
| ZAD20-15-W | 15V | 0.67A | -15V | 0.67A | ＜%1 | 83 | |||||||
| ZAD20-24-W | 24V | 0.41A | -24V | 0.41A | ＜%1 | 84 | |||||||
| ZAD20-48-W | 48V | 0.21A | -48V | 0.21A | ＜%1 | 83 | |||||||
| ZAT20-0512-W | 05V | 2A | +12V | 0.41A | -12V | 0.41A | ＜%1 | 85 | |||||
| ZAT20-0524-W | 05V | 2A | +24V | 0.20A | -24V | 0.20A | ＜%1 | 82 | |||||
| ZAT20-0515-W | 05V | 2A | +15V | 0.33A | -15V | 0.33A | ＜%1 | 81 | |||||
| 注：以上型號未盡，有更多參數可選，詳情咨詢我公司。 | |||||||||||||
| 輸入特性 | 最低端（Vac） | 標稱輸入電壓(Vac) | 最高端（Vac） | ||||||||||
| 輸入電壓 | 85VAC | 220VAC | 265VAC | ||||||||||
| 輸入頻率范圍 | 47Hz-440Hz(最大) | ||||||||||||
| 輸出特性 | |||||||||||||
| 輸出電壓精度 | Vo1±1%，Vo2±3%，Vo3±3% | ||||||||||||
| 紋波噪聲 | ＜1%Vp-p(20MHz示波器光探頭測試) | ||||||||||||
| 負載效應 | ±0.5%（10%-100%） | ||||||||||||
| 溫度系數 | ±0.03%/℃ | ||||||||||||
| 輸出保護 | 短路保護（長期、自恢復）、過溫保護、過流保護、過壓保護 | ||||||||||||
| 一般特性 | |||||||||||||
| 工作環境溫度 | -25~+60℃(工業級) -40~+70℃(軍工級) -55~+85℃(航天級) | ||||||||||||
| 儲存溫度 | -45~+105℃(工業級) -55~+105℃(軍工級) -60~+125℃(航天級) | ||||||||||||
| 儲存濕度 | 5%~95%RH | ||||||||||||
| 隔離電阻 | >100M? | ||||||||||||
| 隔離耐壓 | 輸入-輸出2500VAC 輸入-外殼2500VAC 輸出-外殼500VAC | ||||||||||||
| 工作頻率 | 60KHz/100KHz | ||||||||||||
| 安裝方式 | 焊接式 | ||||||||||||
| 外殼材料 | 低輻射塑料或紫銅外殼 | ||||||||||||
| 冷卻方式 | 自然空冷 | ||||||||||||

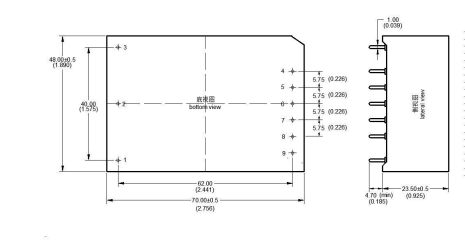

| 安裝尺寸及管腳定義： | |||||||||||||
  |
|||||||||||||
