AC-DC電源模塊6W

產品特點：
? 高效率、高可靠性、小體積
? 可選單、雙、叁路輸出及共地、隔離方式
? 可選交、直流輸入方式
? 高絕緣塑料封裝
? 寬電壓輸入范圍
? 外形尺寸：39×25×22mm
? 此產品系列具有全球通用輸入電壓范圍、交直流兩用、高可靠性、高效率、低功耗、安全 隔離、抗干擾能力強等特點，尤其在電磁兼容方面表現優越，浪涌完全按照 IEC61000 標 準達到 LEVEL 4，完全符合電力行業產品設計要求，低紋波噪聲，高功率密度，輸出短 路、過流等多重保護功能。該產品適用于： a) 輸入電源的電壓變化范圍 85-265VAC； b) 輸入輸出之間要求隔離電壓≤2500VAC； c) 對輸出電壓穩定度和輸出紋波噪聲要求較高；
? 在通信、電力、鐵路、工業控制、新能源等行業廣泛應用。


@電參數測試環境：所有參數均在標稱輸入電壓，標稱負載、環境溫度25℃下測得，特殊除外

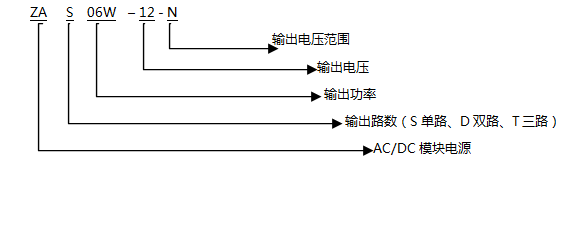

產品命名方式：

產品型號列表：

產品型號

輸入電壓范（AC）

輸出電壓(VO)/輸出電流(IO)

紋波噪聲

效率(%)

85-265V(AC) 120-375V(DC)

Vo1

Io1

Vo2

Io2

Vo3

Io3

DAS06W-05-N

05V

1.2A

≤%1

80

DAS06W-12-N

12V

0.5A

≤%1

80

DAS06W-15-N

15V

0.4A

≤%1

80

DAS06W-24-N

24V

0.25A

≤%1

80

ZAS06W-48-N

48V

0.13A

≤%1

80

ZAS06W-09-N

09V

0.66A

≤%1

80

ZAS06W-3.3-N

3.3V

1.8A

≤%1

80

注：以上型號未盡，有更多參數可選，詳情咨詢我公司。

輸入特性

最低端（Vac）

標稱輸入電壓(Vac)

最高端（Vac）

輸入電壓

85VAC

220VAC

265VAC

輸入頻率范圍

47Hz-440Hz

輸出特性

輸出電壓精度

Vo1±1%，Vo2±3%，Vo3±3%

紋波噪聲

＜1%Vp-p(20MHz示波器光探頭測試)

負載效應

±0.5%（10%-100%）

溫度系數

±0.03%/℃

輸出保護

短路保護（長期、自恢復）、過溫保護、過流保護、過壓保護

一般特性

工作環境溫度

-25~+60℃(工業級)  -40~+70℃(軍工級)  -55~+85℃(航天級)

儲存溫度

-45~+105℃(工業級) -55~+105℃(軍工級)  -60~+125℃(航天級)

儲存濕度

5%~95%RH

隔離電阻

>100M?

隔離耐壓

輸入-輸出2500VAC   輸入-外殼2500VAC   輸出-外殼500VAC

工作頻率

60KHz/100KHz

安裝方式

焊接式

外殼材料

低輻射塑料或紫銅外殼

冷卻方式

自然空冷

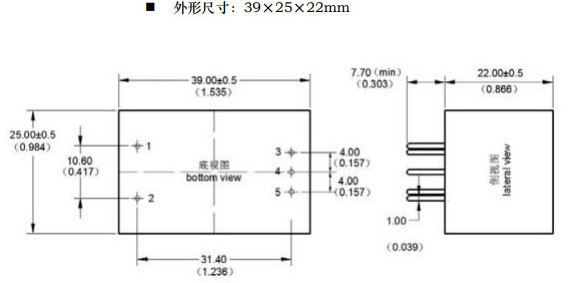

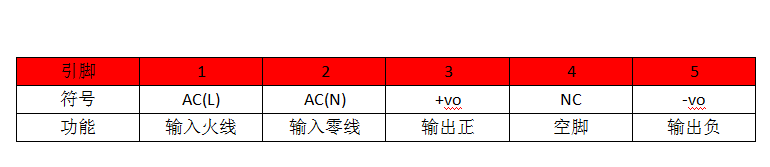

安裝尺寸及管腳定義：
