電源類型：便裝式模塊電源

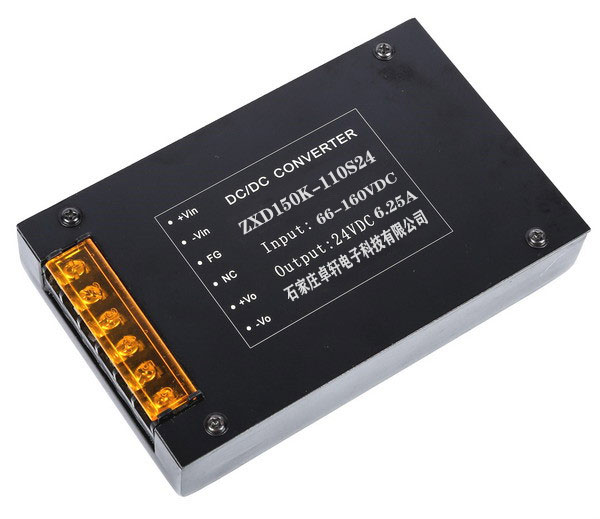

規格型號：ZXD150K-110S24
電源尺寸：139mmx88mmx27mm
輸入電壓：DC12V(9-18V)18V(9-36V)24V(18-36V)48V(36-72V)110V(66-170V)300V(200-400V)600V(400-750V)
輸出電壓：DC3.3V/05V/12V/15V/24V/28V/48V/110V/220V
輸出功率：150W
| @電參數測試環境：所有參數均在標稱輸入電壓，標稱負載、環境溫度25℃下測得，特殊除外 | |||||||||||||

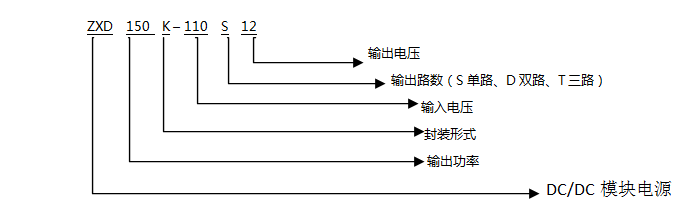

產品命名方式： |
|||||||||||||
| 產品型號列表： | |||||||||||||
| 產品型號 | 輸入電壓范圍（DC） | 輸出電壓(VO)/輸出電流(IO) | 紋波噪聲 | 效率(%) | |||||||||
12V(9-18VDC) 24V(18-36VDC) 18V(9-36VDC) 36V(18-72VDC) 48V(36-72VDC) 110V(66-170V) |
Vo1 | Io1 | Vo2 | Io2 | Vo3 | Io3 | |||||||
| ZXD150K-24S05 | 05V | 30A | ≤%1 | 85 | |||||||||
| ZXD150K-24S12 | 12V | 12.5A | ≤%1 | 88 | |||||||||
| ZXD150K-24S24 | 24V | 6.25A | ≤%1 | 88 | |||||||||
| ZXD150K-24S28 | 28V | 5.35A | ≤%1 | 87 | |||||||||
| ZXD150K-24S48 | 48V | 3.12A | ≤%1 | 87 | |||||||||
| ZXD150K-12S05 | 05V | 30A | ≤%1 | 87 | |||||||||
| ZXD150K-12S09 | 09V | 16.6A | ≤%1 | 82 | |||||||||
| ZXD150K-12S12 | 12V | 12.5A | ≤%1 | 81 | |||||||||
| ZXD150K-12S24 | 24V | 6.25A | ≤%1 | 89 | |||||||||
| ZXD150K-12S28 | 28V | 5.35A | ≤%1 | 87 | |||||||||
| ZXD150K-12S48 | 48V | 3.12A | ≤%1 | 88 | |||||||||
| ZXD150K-110S05 | 05V | 30A | ≤%1 | 87 | |||||||||
| ZXD150K-110S09 | 09V | 16.6A | ≤%1 | 86 | |||||||||
| ZXD150K-110S12 | 12V | 12.5A | ≤%1 | 85 | |||||||||
| ZXD150K-110S15 | 15V | 10A | ≤%1 | 86 | |||||||||
| ZXD150K-110S24 | 24V | 6.25A | ≤%1 | 87 | |||||||||
| ZXD150K-110S28 | 28V | 5.35A | ≤%1 | 86 | |||||||||
| ZXD150K-110S48 | 48V | 3.12A | ≤%1 | 88 | |||||||||
| 注：以上型號未盡，有更多參數可選，詳情咨詢我公司。 | |||||||||||||
| 輸入特性 | 最低端（Vdc） | 標稱輸入電壓(Vdc) | 最高端（Vdc） | ||||||||||
| 輸入電壓 | 9VDC | 12V18V24V36V48110V | 170VDC | ||||||||||
| 輸入頻率范圍 | |||||||||||||
| 輸出特性 | |||||||||||||
| 輸出電壓精度 | Vo1±1%，Vo2±3%，Vo3±3% | ||||||||||||
| 紋波噪聲 | ＜1%Vp-p(20MHz示波器光探頭測試) | ||||||||||||
| 負載效應 | ±0.5%（10%-100%） | ||||||||||||
| 動態響應 | 400us | ||||||||||||
| 遙控功能 | 高電平開啟或懸空，低電平關斷，（選裝、） | ||||||||||||
| 過流保護 | ＞110% | ||||||||||||
| 溫度系數 | ±0.03%/℃ | ||||||||||||
| 輸出保護 | 短路保護（長期、自恢復）、過溫保護、過流保護、過壓保護 | ||||||||||||
| 一般特性 | |||||||||||||
| 工作環境溫度 | -25~+60℃(工業級) -40~+70℃(軍工級) -55~+85℃(航天級) | ||||||||||||
| 儲存溫度 | -45~+105℃(工業級) -55~+105℃(軍工級) -60~+125℃(航天級) | ||||||||||||
| 儲存濕度 | 5%~95%RH | ||||||||||||
| 隔離電阻 | >100M? | ||||||||||||
| 隔離耐壓 | 輸入-輸出1000VDC 輸入-外殼1000VDC 輸出-外殼500VDC | ||||||||||||
| 工作頻率 | 300KHZ | ||||||||||||
| 安裝方式 | 端子接線式 | ||||||||||||
| 外殼材料 | 金屬外殼 | ||||||||||||
| 冷卻方式 | 自然空冷 | ||||||||||||

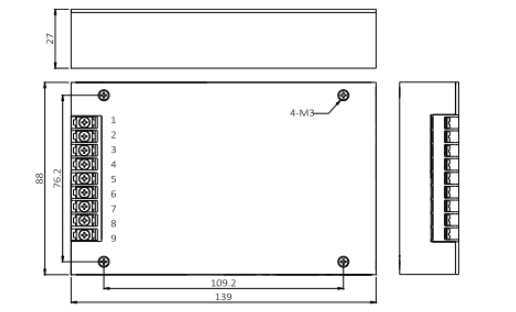

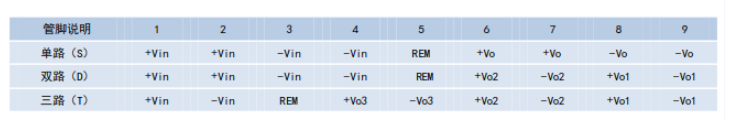

| 安裝尺寸(單位：mm)及管腳定義： | |||||||||||||
  |
|||||||||||||
