最適于作為POL電源！3.0A同步降壓DC/DC轉換器

特瑞仕半導體 (TOREX SEMICONDUCTOR LTD. 日本東京、 6616:東京證券交易所 東證第二部) 研發了配備獨自的快速瞬態響應控制HiSAT-COT的5.5V同步降壓DC/DC轉換器XC9273系列。

近年來，低耐壓降壓DC/DC轉換器正在成為大市場之一，來自顧客的要求也在持續增加。包括以前獨自研發的快速瞬態響應控制HiSAT-COT (以下簡稱“HiSAT-COT控制”）7系列，XC9273也選用HiSAT-COT控制擴充了產品陣容。

XC9273系列是選用HiSAT-COT控制、支持5.5V工作、內置驅動晶體管的3.0A同步降壓DC/DC轉換器。

相比一般的COT控制，特瑞仕的HiSAT-COT控制可將由于負載與輸入電壓的頻率變化控制到很小，在低電壓帶實現了世界最快速級別的瞬態響應（圖1）。

工作模式可選擇PWM 控制或PWM/PFM轉換(自動切換工作模式)，將在小負載至大負載的全負載區域實現快速響應、低紋波、高效率。

它最適合作為FPGA和ASIC等負載變化大的設備的POL電源。
輸出電流為3.0A、輸入電壓范圍為2.7V～5.5V、輸出電壓范圍0.8V～3.6V、FB電壓精度為±1.0％，開關頻率可適合應用從1.2MHz、3.0MHz中選擇。軟啟動功能在0.25ms（內部固定）下將快速啟動，也可根據外部電阻與容量任意設定。保護電路內置了過電流保護電路、短路保護電路、熱關斷電路。短路Latch和Hiccup可用Mode Pin２來選擇。封裝采用了低背封裝QFN0404-24C（4.0 x 4.0 x h0.75mm）。

特瑞仕今后也將根據市場需求迅速開發產品，為實現富裕的社會繼續做出貢獻。

【XC9273系列的特點】
? 采用特瑞仕獨自的快速瞬態響應控制HiSAT-COT
? 輸出電流3A
? 通過外圍元件的小型化節省安裝面積的空間
? 驅動器內置式
? 高精度VFB±1.0%

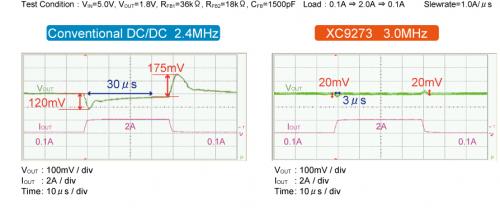

▲図1　與過去的產品的高速瞬態響應比較

▲XC9273系列  QFN0404-24C(4.0 x 4.0 x h0.75mm)
