模擬電源VS.數字電源——唇齒相依還是水火不容？

數字電源處理負載與效率時更有優勢？

對于數字電源，用戶有哪些期待？隨著產品的性能不斷提升，數字電源首先需要能夠?qū)崿F(xiàn)更復雜、更先進的算法；其次，隨著電子設備內的晶體管技術越來越先進，用戶對于開關頻率的要求也更高；此外，用戶還希望能有更多的性能提升空間，需要更多的獨立控制環或更多輸出，以及更多的差異化功能。

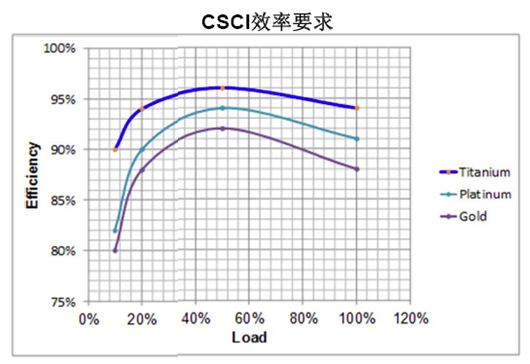

Microchip 16位單片機部門產品營銷經理Tom Spohrer表示，在應對負載與效率的關系時，數字電源技術更勝一籌。他通過CSCI效率要求（下圖）比較了兩者的差距。圖中縱軸代表效率，橫軸代表負載，三條曲線分別代表鈦金標準、鉑金標準和黃金標準。如果想達到最高等級的鈦金標準的話，就必須要在負載達到50%的時候，效率達到96%。當然更為困難的是，在10%的時候，效率達到90%。要想實現第二個目標，模擬技術幾乎很難，所以很多客戶轉用數字技術，能夠?qū)崿F(xiàn)負載10%的時候效率達到90%。

為了在不同的負載條件下提升效率，一種方式是通過自適應算法，包括切相、死區調節、可變開關頻率、可變高電壓來實現，但是這樣對計算資源的要求會更高。當處理瞬態響應時，模擬電源更快，但有時效率不夠高，而數字電源的優勢在于當負載發生巨大變化，沒有達到預計輸出功率時，可以進行實時系數調整，以適應全新的負載的情況。此外，如果使用預測算法的話，數字電源無需采用控制環阻尼控制來進行脈寬調制，可以在最大值和最小值之間找到一個合理值，從而使得功率輸出達到一定的目標。
