功率計不僅僅是用來看電參數的

功率計是行業內做功耗測試最常用的儀表，但80%以上的用戶卻不知道，除了常規的電參數測試以外，它還有定時記錄、觸發存儲、波形顯示、趨勢圖繪制等不可忽視的高級功能，如何全方位利用，發揮出功率計的最大性能呢？這里將為大家詳細講解。


1.1功率計介紹：

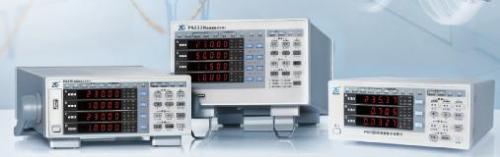

我們熟知的功率計是一種測量電功率的儀器，測試對象是直流信號和頻率不高于300KHz的交流信號，可以測量電壓、電流、功率、功率因素、諧波、效率等電參數。在實際應用當中，大部分人們也是這樣使用的，這沒有問題，但是如果我們僅限于這些基本功能，那么我們就太對不起儀器的設計和制造者們了。

1.1.1應用需求
“充電五分鐘，通話兩小時”幾乎人人皆知，然而給手機充電的五分鐘內手機電池的電壓、電流如何變化，五分鐘內又到底給電池充了多少電呢？

智能家電已經給生活帶來更大的便捷，一個電飯鍋的功能已經可以比得上烹飪大師，那么不同功能模式下，電飯鍋工作流程怎樣，電流如何變化、功率功耗又是多少？

這些問題常常困擾著各個廠家，其實只要用一個簡簡單單的功率計就能讓我們把過程看得清楚！

1.1.2功率計高級功能：

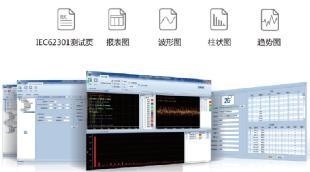

功率計的功能其實遠不止測試電壓、電流、功率、功率因素這些基本參數。還包括了諧波分析（一般可以分析50次諧波）、諧波柱狀圖、波形顯示、數據記錄、積分功能（用于計算功耗）、趨勢圖分析、自動導出報表等。但大部分客戶在使用功率計時往往沒能用上這些功能，接下來就帶大家一起看看這些高級功能。

1.1.3諧波分析：

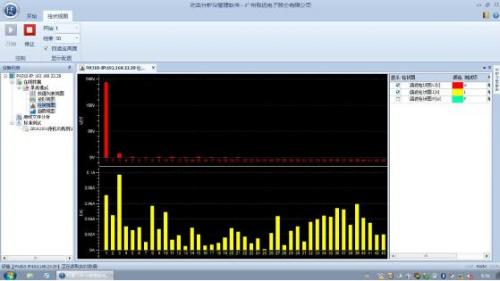

功率計具備諧波功能這一點很多人都知道，之所以沒有使用，是因為一些國際品牌功率計將此功能作為選配件，需要額外付費才能使用。功率計的諧波一般可以分析到50次，并且可以選擇符合IEC國際標準的諧波計算方式，并通過上位機軟件繪制出諧波柱狀圖，結果如下圖所示。


1.1.4波形顯示：

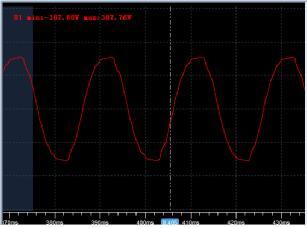

諧波功能大家可以理解，但是功率計的界面往往是數碼管，而數碼管又怎么能實現波形顯示呢？其實不然，功率計也可以顯示測試信號的實時波形，只不過需要借助與上位機軟件實現。如下圖所示

功率計可以通過上位機軟件在其更新周期內抽取2000個信號點繪制出波形圖，如此就能查看信號的實時波形。

1.1.5數據記錄：

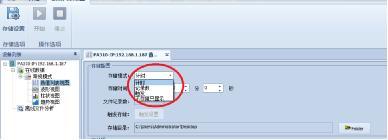

功率計作為測量儀器，要能對其測量的結果進行記錄，并且實現長時間記錄。功率計實現數據記錄有兩種方式，一種是通過在儀器上插入U盤將數據實時保持到U盤中，然后拷貝出來用PC進行二次分析。另一種是通過以太網直接連接上位機軟件，將功率計的數據實時同步到PC端進行存儲，可以實時分析，也可以存儲結束后做離線分析。如下圖所示，通過上位機可以實現計時存儲、記錄存儲、觸發存儲等多種功能。

1.1.6積分與趨勢圖：
積分功能其實很多功率計都有，但是如果沒有靈活的數據記錄功能，積分也只能看到一個最終的功耗，與過程分析沒有多大作用。而有了數據記錄功能之后，就可以借助上位機軟件對記錄的各項數據進行趨勢圖分析，也就是整個測試中各項數據的變化過程。有了這個圖，文中開頭提到的問題就能迎刃而解。如下圖所示，是對測試過程中電壓、電流、功率、功耗的趨勢分析。

1.1.7自動導出報表：

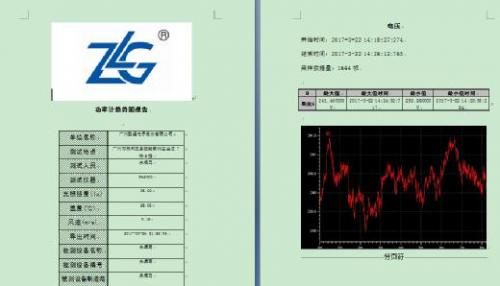

我們無論做什么測試，最終肯定要有一個測試結果，那么通過功率計通過上位機軟件可以直接導出報表嗎？其實通過上位機軟件不僅可以導出記錄的各項數據列表，還可以直接導出測試報表，幫我們省去繁瑣的整理報表的工作。
